機器人拆垛拆袋系統根據甲方提供的生產工藝需求，叉車運輸一個托盤物料，工業機器人和機器人夾具配合 3D 視覺檢測對單個小包裝硝酸銨精準定位后自動拆垛，系統對不規整的包件預處理整形，工業機器人和夾具對袋裝硝酸銨自動破袋和脫袋后，硝酸銨在破碎機上破碎后，由螺旋輸送至下道工序，實現整個系統無固定人員操作，只需1名車人員作業，工作穩定可。
機器人拆垛拆袋系統流程圖
流程說明:
整個系統包括托盤物料的輸送、視覺檢測、機械手抓包、料包被整形、破袋、廢袋收集空托盤收集與轉運。
具體流程如下:
①托盤物料的輸送:叉車轉運整托盤物料至輥筒輸送機后，筒輸送機對托盤物料進行暫存或輸送，托盤物料通過移載輸送機至機械手抓取位，輸送機速度為 9m/min。
②-視覺檢測:通過視覺機器人對托盤貨物垛型、料包方向進行檢測，同時聯動拆踩機器人及機械手進行后續操作。
③·機械手抓包:拆跺機器人及機械手通過聯動視覺機器人開始抓取料包，并轉移至皮帶輸送機，產能:≥9.6噸/小時，抓包重量:25-50kg。
④·料包整形:料包通過皮帶輸送機輸送至對輥整形輸送機，·由對整形輸送機對料包進行整形，料包被輸送至皮帶待碼機上，后由抓包機器人及機械手抓取料包，運到破袋機構，皮帶輸送機輸送速度12m/min。
⑤·破袋:破袋機構開始作業，劃破料包，料包內物料落入破碎機內進行破碎，后由螺旋輸送機、分叉溜槽，將物料送入水相溶罐。
⑥·廢袋收集:料包破袋后，抓包機器人機械手旋轉，將廢袋放入收集箱內。收集器收滿后，由人工推車推出處理。
⑦·抓包機器人丟下廢袋后，返回皮帶待碼機進行抓包作業，依次循環步2至7，完成整托盤料包的抓取-輸送-整形-破袋-投料。
回·空托盤收集與轉運:托盤上的貨物被抓取完成后，由移載輸送機將空托盤輸送至托盤收集庫內。托盤收集滿后，由鏈條輸送機輸送至筒輸送機處，等待車叉走，移載機輸送速度 9m/min。

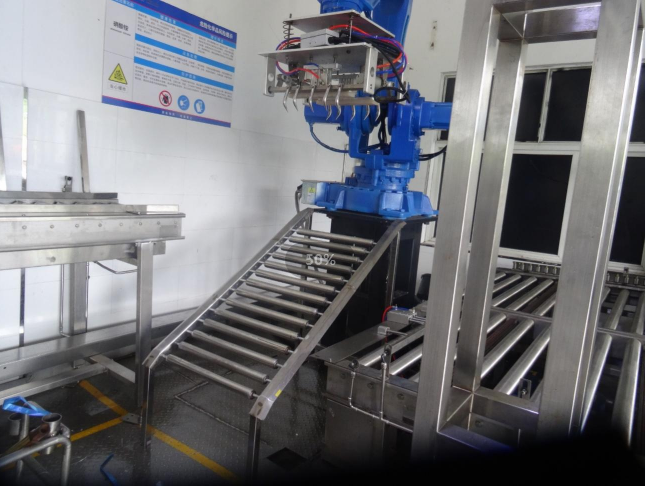

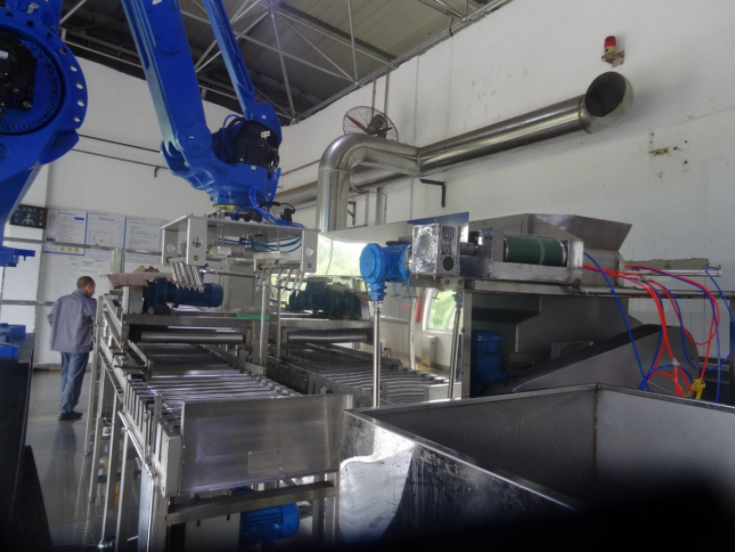

現場圖片
技術成果證書
